精密卓上フライス盤　LittleMilling9　￥261,250-(税込)
※ご注文後、メーカーより直送となります。直送料別途￥2,200(税込)かかります。

＜製品概要＞

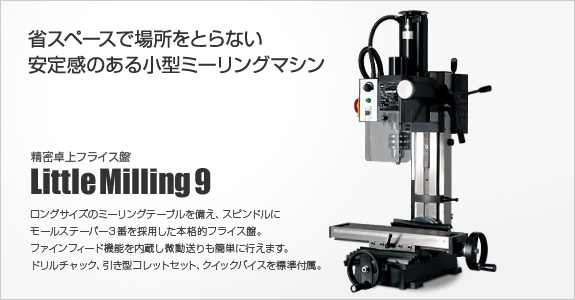

精密卓上フライス盤LittleMilling9は重量感もある本格的な小型卓上フライス盤です。
モールステーパー３番のスピンドルを採用し、大きなカッター類を利用できます。
コラム傾斜は左右に最大４５°まで可能。微動送り装置を備え、ＣＥに準拠した電気回路を内蔵しています。
標準でドリルチャックやクイックバイスが付属しています。

シンプルで簡単な無段変速、そして緊急停止ボタンを配した安全設計。

使いやすく一カ所にスイッチ類をまとめています。
回転速度は無段階のダイヤル式で素材にあわせた金属加工が容易に行えます。


ミーリングヘッドはコラムごと傾斜。
コラム傾斜は、−45°〜＋45°の範回で任意に角度を決められます。

ミーリングテーブルはロングサイズ。
ミーリングテーブルは剛性の高い高級鋳鉄製で、あらゆる精密加工ができます。
またＴスロットを配し様々な工作物がＴナットやクランプを駆使して固定できる様に設計されています。

ボール盤のようなシンプルでラフな加工も可能。
簡単なレバー操作でポール盤の様に、簡易穴あけができます。
ミーリングヘッドの昇降をハンドルレバーで操作できるので、上下トラベル分の昇降が行えます。

ファインフィード機能も標準装備。
ダイアル操作でクイルの昇降を制御できるファインフィード機能を標準装備しています。
レバー操作によるラフな穴あけ加工に加え、微動昇降送りによる精密な加工が行えます。

購入後も安心・充実の取扱説明書
本製品は、フライス加工の知識を持たない初心者でもフライス加工を楽しめるように、４０頁以上の取扱説明書が付属しています。
この種の専門的な機械に付属する取扱説明書は貧弱で３−４枚の簡単な寸法や仕様書いてあるだけのベテラン向けのものが一般的です。
メーカーでは初心者の方がせっかくフライス加工を初めてみようと思い立ったその気持ちを支援するため、
できる限りの詳しい取扱説明書を自社製作し標準付属していますので誰でも安心してお使いになれます。

パッケージ内容

精密卓上フライス盤LittleMilling9本体 ・ドリルチャック（本体装着済） ・クイックバイス ・引き型コレットチャックセット ・Ｔスロットナット ・引きネジ（本体装着済） ・プロテクター ・標準工具一式 ・取扱説明書

パッケージング

製品は動作確認・各部調整改良・清掃・メンテナンスを行いパッケージングして発送しています。

製品仕様
スピンドル	MT-3
スピンドル間 ※スピンドル穴の入口面から テーブル迄の距離 。	285mm
回転速度	高低切替・無段変速 高100〜2,500min-1 ［回転/分］ 低100〜1,100min-1 ［回転/分］
トラベル	左右230mm ハンドル0.02mm／目盛 75目盛／回転 前後100mm ハンドル0.02mm／目盛 75目盛／回転 上下185mm
コラム傾斜	±45°
ミーリングテーブル	W403×D92mm Ｔスロット:溝12mm/M10
自重	50.0kg
ミーリングテーブル	W240×D145mm ※ロングテーブルアタッチメントNo.66405を用いると、W400×D145mm。
自重	40.0kg
電源	100V 50/60Hz 350W
本体寸法	W520×Ｄ500×H585mm※高さは最大760mm

製品仕様（ドリルチャック）
アーバー	MT-3
把握径	φ1〜13mm

製品仕様（クイックバイス）
口巾	100mm

製品仕様（引き型コレットチャック）
テーパー	MT-3
径	φ4/6/8/10/12/14/16mm

※仕様およびデザインは性能向上のため、予告なく変更される場合があります。予めご了承ください。
