東洋アソシエイツ Mr,Meister
ミニフライス盤 LittleMilling1 167,200-(税込)
※ご注文後、メーカーより直送となります。直送料別途¥2,200(税込)かかります。



<製品概要>

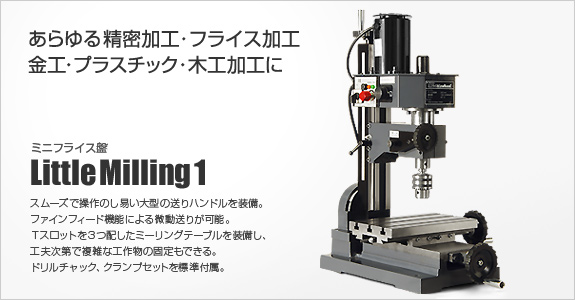

ミニフライス盤LittleMilling1は、小型で場所を取らない本格的な卓上フライス盤です。
テーパースピンドルを採用し、精度の高い穴あけ加工やフライス加工が行えます。
加工が十分行えるミーリングテーブルを備え、Tスロットも3本あります。
工作物の固定が容易で複雑な形状でも工夫次第で固定が行えます。標準でドリルチャックやクランプセットが付いているのも魅力です。



シンプルで簡単な無段変速、そして緊急停止ボタンを配した安全設計。

使いやすく一カ所にまとめたスイッチ類は、正回転逆回転の操作性はもちろんのこと、
回転速度は無段階のダイヤル式で素材にあわせた金属加工が容易に行えます。

ミーリングヘッドはコラムごと傾斜。
コラム傾斜は、−45°〜+45°の範回で任意に角度を決められます。

ミーリングテーブルには3本のTスロットを配置。

ミーリングテーブルは剛性の高い高級鋳鉄製で、あらゆる精密加工ができます。
3つのTスロットを配し、複雑形状の工作物でも工夫次第で固定でき加工が行えます。


ボール盤のようなシンプルな加工とファインフィードによる精密昇降が可能。

簡単なレバー操作でポール盤の様に、簡易穴あけができます。
深さ調整リングも付いており決められた深さで穴あけ加工を繰り返すにも便利です。


ファインフィード機能も標準装備。
ダイアル操作でクイルの昇降を制御できるファインフィード機能を標準装備しています。
レバー操作によるラフな穴あけ加工に加え、微動昇降送りによる精密な加工が行えます。

購入後も安心・充実の取扱説明書
本製品は、フライス加工の知識を持たない初心者でもフライス加工を楽しめるように、
40頁以上の取扱説明書が付属しています。
この種の専門的な機械に付属する取扱説明書は貧弱で
3−4枚の簡単な寸法や仕様書いてあるだけのベテラン向けのものが一般的です。
弊社では初心者の方がせっかくフライス加工を初めてみようと思い立ったその気持ちを支援するため、
できる限りの詳しい取扱説明書を自社製作し標準付属していますので誰でも安心してお使いになれます。

パッケージ内容
・ミニフライス盤LittleMilling1本体
・ドリルチャック(本体装着済)
・クランプセット(10点入り)
・Tスロットナット
・標準工具一式
・取扱説明書
パッケージング
製品は動作確認・各部調整改良・清掃・メンテナンスを行いパッケージングして発送しています。

製品仕様
スピンドル MT-2
クイルストローク 30mm
ファインフィード 30mm,0.05mm/目盛 1.8mm/回転
スピンドル間
スピンドル穴の入口面から
テーブル迄の距離 。
270mm
回転速度 高低切替・無段変速回転方向 正転・逆転
高100〜2,000min-1[回転/分]
低100〜1,000min-1[回転/分]
トラベル 左右180mm
ハンドル0.025m/目盛
80目盛/回転

前後130mm
ハンドル0.025m/目盛
80目盛/回転

上下220mm
コラム傾斜 ±45°
ミーリングテーブル W240×D145mm
ロングテーブルアタッチメントNo.66405を用いると、W400×D145mm。
自重 40.0kg
電源 100V 50/60Hz 150W
本体寸法 W355×D420×H590mm※高さは最大730mm

製品仕様(ドリルチャック)
アーバー MT-2
把握径 φ1〜10mm

※仕様およびデザインは性能向上のため、予告なく変更される場合があります。予めご了承ください。
