東洋アソシエイツ Mr,Meister

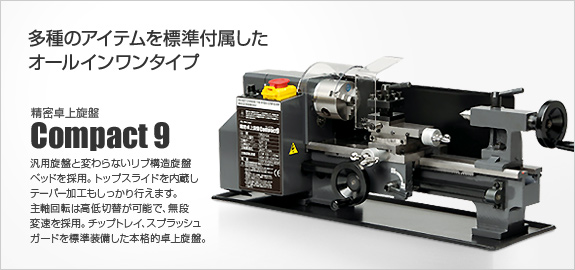

精密卓上旋盤 Compact9 Web限定特価163,500-(税別)
※ご注文後、メーカーより直送となります。直送料別途¥2,000(税別)かかります。
※Web限定特価でご購入の場合は、下記メールアドレスよりご注文下さい。
その際必ず「Web限定特価購入希望」とご記入下さい。



<製品概要>
オフィスの事務机に載る卓上型精密旋盤コンパクト9は、大型汎用旋盤をそのまま小さくしたしっかりとした構造設計です。
高級鋳鉄製の重量感ある安定した旋盤です。
低速域、高速域での無段階変速が可能で加工に合わせた速度調整が容易に行えるのも魅力です。
基本的な旋削はもちろんのこと、テーパー加工もトップスライド内蔵の刃物台でしっかりとカバーしています。
さらにφ80mmの余裕のある三爪スクロールチャックを標準付属。
用途に合わせてφ100mmの三爪スクロールチャックを取り付ける事も可能です。
大きな径の材料を回せる余裕のある心高も魅力です。



シンプルで簡単な無段変速、そして緊急停止ボタンを配した安全設計。

レバー操作による高速レンジと低速レンジの切り替え、ヴァリアブルスピードコントロールノブを操作して
レンジ内での無段変速が行えます。
大型で押し易い緊急停止ボタンをコントロールパネルに配しています。
チャック保護カバーの開閉に連動したCE準拠の安全機構を内蔵しています。

モーターパワーを確実に伝達
タイミングベルトとギアによりモーター駆動を主軸に伝達し主軸回転を実現しています。
主軸回転方向を正転・逆転できるため、逆巻きのネジ切削が行えます。

三爪スクロールチャックを標準装備。
安全基準CEに準拠したチャック保護カバーを標準装備しています。
φ80mm迄の三爪スクロールチャック等のチャックハンドル取り外し忘れ防止対策が施させています。
刃物台は四面刃物台を採用し切削バイトを交換するときに便利な位置決め機構を内蔵しています。

トップスライドを内蔵した四面刃物台を標準装備。
トップスライドを内蔵したクロススライドを配し、大型のタテ送りハンドルを装備しています。
自動送り装置の操作レバーも簡単にできるエプロンに集中させています。
刃物台保護カバー等CEに準拠した安全仕様になっています。


自動送り装置を内蔵し、チェンジギアセットも標準付属。
自動送り装置を内蔵し、チェンジギアセットも標準付属しています。
主軸の構造から逆巻きネジの切削も行えます。
0.4/0.5/0.6/0.7/0.8/1.0/1.25/1.5/2.0mmピッチの切削が行えます

シンプルで使いやすい心押台。
操作し易い大型のハンドルを装備した心押台を旋盤ベッド上に配しています。
クイルトラベルはドリル加工に最適な40mm迄が可能です。
またMT−2Sのモールステーパーを採用しています。

スプラッシュガード、チップトレイも標準装備
切りくずの飛散防止が行えるスプラッシュガードとチップトレイも標準装備しています。

購入後も安心・充実の取扱説明書
本製品は、旋盤加工の知識を持たない初心者でも旋盤加工を楽しめるように、約60頁におよぶ取扱説明書が付属しています。
この種の専門的な機械に付属する取扱説明書は貧弱で3−4枚の簡単な寸法や仕様書いてあるだけのベテラン向けのものが一般的です。
メーカーでは初心者の方がせっかく旋盤加工を初めてみようと思い立ったその気持ちを支援するため、
できる限りの詳しい取扱説明書を標準付属していますので誰でも安心してお使いになれます。

パッケージ内容
・精密卓上旋盤9本体
・三爪スクロールチャック(本体装着済)
・逆爪3ヶセット
・チャックハンドル
・四面刃物台(本体装着済)
・トップスライド(内蔵)
・チェンジギアセット
・超硬スロアウエイバイト8mm角(直剣)
・スプラッシュガード(本体装着済)
・チップトレイ
・自動送り装置(内蔵)
・標準工具一式
・取扱説明書
パッケージング
製品は動作確認・各部調整改良・清掃・メンテナンスを行いパッケージングして発送しています。

製品仕様
心間 350mm
クロススライド上振り 114mm
ベッド上振り 180mm
回転速度[回転/分] 高低切替・無段変速
高100〜2,500min-1
低100〜1,100min-1
主軸 MT-3 回転方向:正転・逆転
主軸貫通孔 φ20.2mm
刃物台 8mm角バイト用四面刃物台,トップスライド内蔵
心押台 クイルトラベル40mm,MT-2S
自動送り 0.1mm/rev,0.2mm/rev
ネジ切削 右巻き・左巻き 0.4/0.5/0.6/0.7/0.8/1.0/1.25/1.5/2.0mm
自重 37.0kg
電源 100V 50/60Hz 250W
本体寸法 W700×D290×H295mm

製品仕様(三爪スクロールチャック)
直径 φ80mm

※仕様およびデザインは性能向上のため、予告なく変更される場合があります。予めご了承ください。
