東洋アソシエイツ Mr,Meister

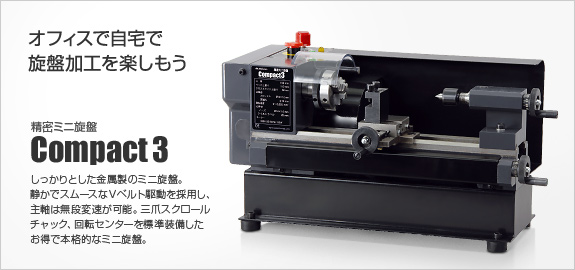

精密ミニ旋盤 Compact3 Web限定特価65,310-(税別)
※ご注文後、メーカーより直送となります。直送料別途¥2,000(税別)かかります。
※Web限定特価でご購入の場合は、下記メールアドレスよりご注文下さい。
その際必ず「Web限定特価購入希望」とご記入下さい。



<製品概要>

ミスターマイスターシリーズのミニ旋盤。
普通旋盤と同じ鋳鉄製リブ構造の旋盤Vベッドに主軸台とエプロン、心押台を配した本格的な造り。
Vベルト駆動の静かでパワフルなミニ旋盤です。
無段階変速が行え、ブラシ交換の行える高寿命モーターを採用しています。
オフィスで、自宅で、ちょっと旋盤加工が楽しめる。そんな一台です。



シンプルで簡単な無段変速、そして緊急停止ボタンを配した安全設計。

スピードコントロールノブを回すだけで、主軸回転調整が行えるシンプルな設計。
煩わしいベルトの掛け替え作業がいりません。
チャックカバーに連動した緊急停止回路を内蔵し、押しやすい大きなボタンを配置しました。
CEに準拠した緊急停止回路はチャックカバーと連動し、
カバーが開いている時には主軸が回転しないように設計されています。

モーターロスの少ないVベルトを採用
主軸にパワーを伝える重要な部品に、パワーロスの少ないVベルトを採用しています。
モータートルクを最大限に伝え、スムーズで静かな駆動を実現しました。
加工条件が許せば、真鍮やアルミに限らず軟鉄などの切削できます。

三爪スクロールチャックを標準装備。

ここまで低価格の旋盤でありながら三爪スクロールチャックも標準装備しています。
ミニ旋盤でもしっかりとした金属製、
しかも逆爪に対応できるリバーシブルタイプの三爪スクロールチャックです。


刃物台も標準付属。

刃物台はクロススライド上にしっかりと固定されています。
Tスロットナットを使って固定しているので、
任意に向きを変える事も簡単に行えます。
勿論、トップスライドや二面刃物台などもオプションで充実しています。


親ネジのかじり防止も対応済み。
切削クズで親ネジを傷つけないプロテクトカバーも備わっています。

スプラッシュガード標準装備
切りくずの飛散防止が行えるスプラッシュガードも標準装備しています。

さらに・・・
さらに、回転センターまで標準付属しています。
高回転での使用や硬い材料の時に、焼き付き防止ができ重宝します。
心押台にドリルチャックを取り付ければ穴あけ加工も行えます。

購入後も安心・充実の取扱説明書
本製品は、旋盤加工の知識を持たない初心者でも旋盤加工を楽しめるように、
約50頁におよぶ取扱説明書が付属しています。
この種の専門的な機械に付属する取扱説明書は貧弱で3−4枚の簡単な寸法や
仕様書いてあるだけのベテラン向けのものが一般的です。
メーカーでは初心者の方がせっかく旋盤加工を初めてみようと思い立ったその気持ちを支援するため、
できる限りの詳しい取扱説明書を標準付属していますので誰でも安心してお使いになれます。

パッケージ内容
・精密ミニ旋盤コンパクト3本体
・三爪スクロールチャック(本体装着済)
・刃物台
・回転センター
・ハイス切削バイト8mm角(直剣)
・スプラッシュガード(本体装着済)
・標準工具一式
・取扱説明書
パッケージング
製品は動作確認・各部調整改良・清掃・メンテナンスを行いパッケージングして発送しています。

製品仕様
心間 150mm
クロススライド上振り 54mm
ベッド上振り 110mm
回転速度 無段変速 0〜3,800min-1
主軸 M14x1.0mm
主軸貫通孔 φ10.2mm
刃物台 フトコロ 8x8mm
心押台 クイルトラベル20mm
自重 13.5kg
電源 100V 50/60Hz 150W
本体寸法 W433×D255×H230mm

製品仕様(三爪スクロールチャック)
直径 φ50mm

※仕様およびデザインは性能向上のため、予告なく変更される場合があります。予めご了承ください。
